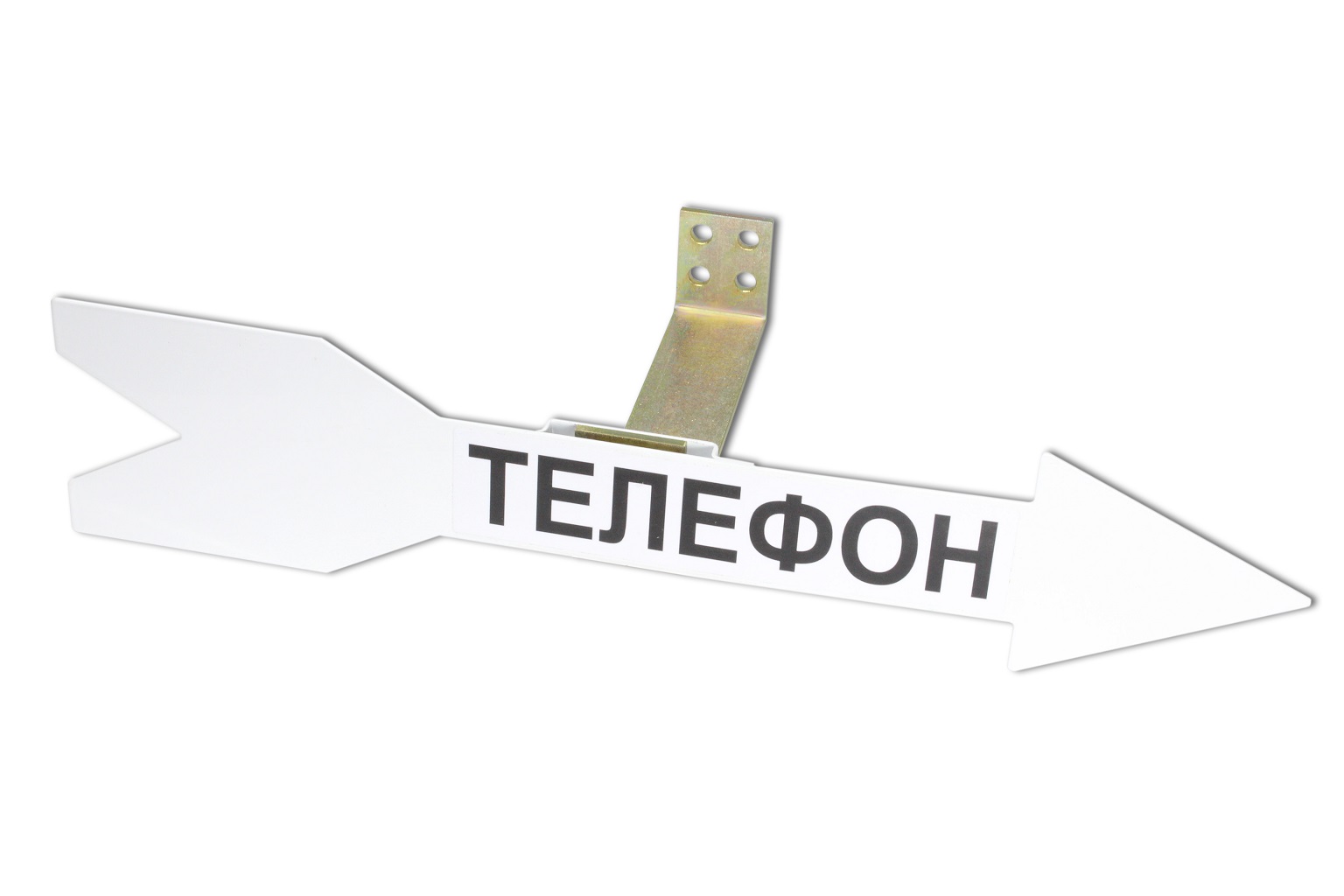

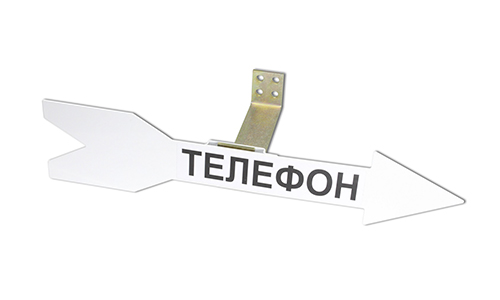

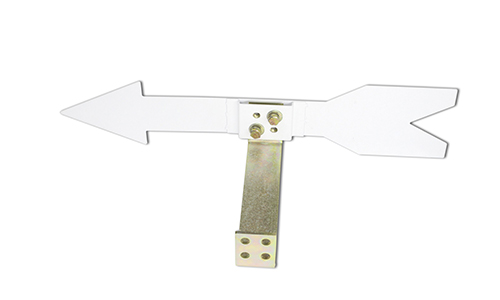

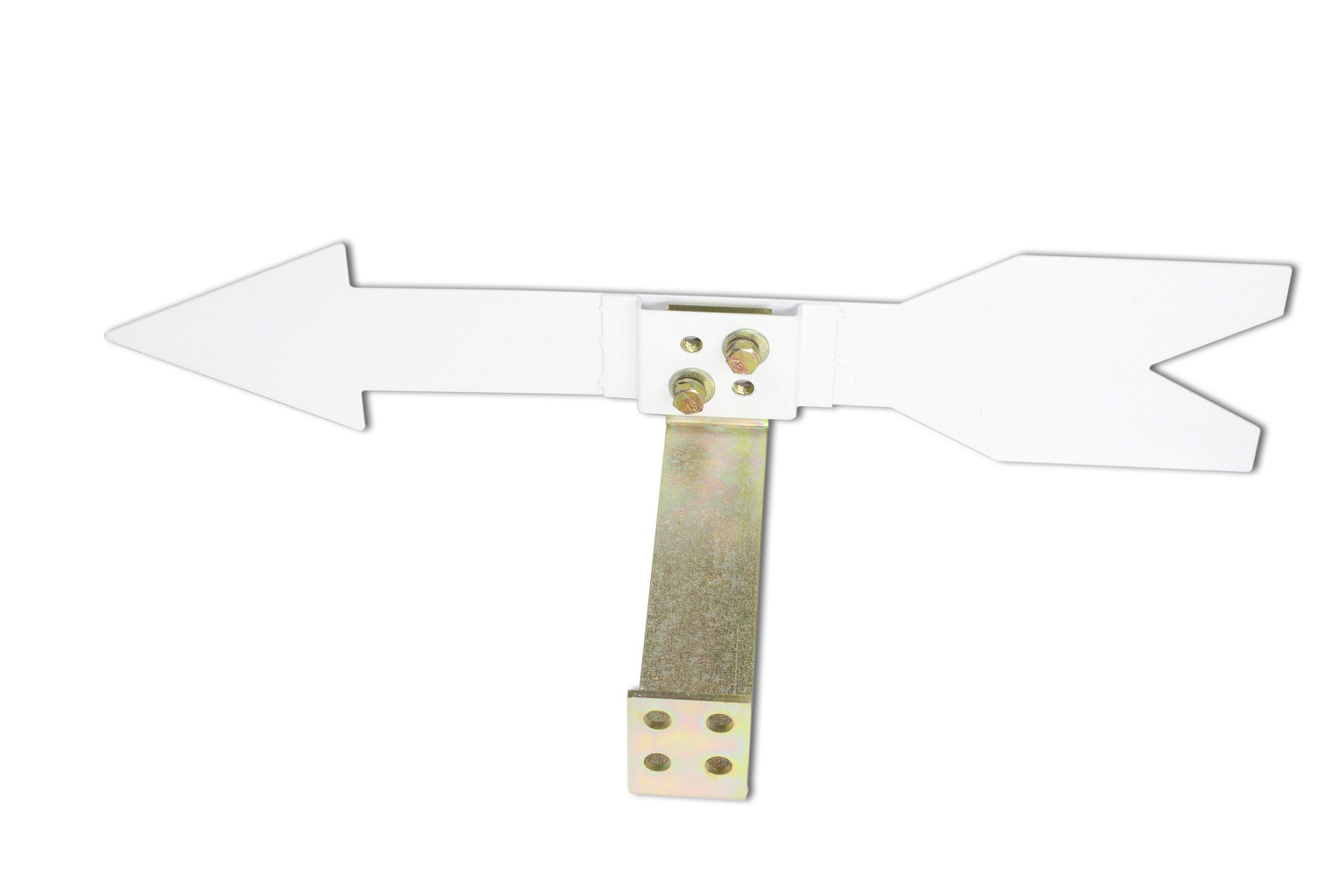

Указатели‑стрелки "ТЕЛЕФОН"

Указатели‑стрелки "ТЕЛЕФОН"

(стрелки) предназначены для указания направления расположения телефона.

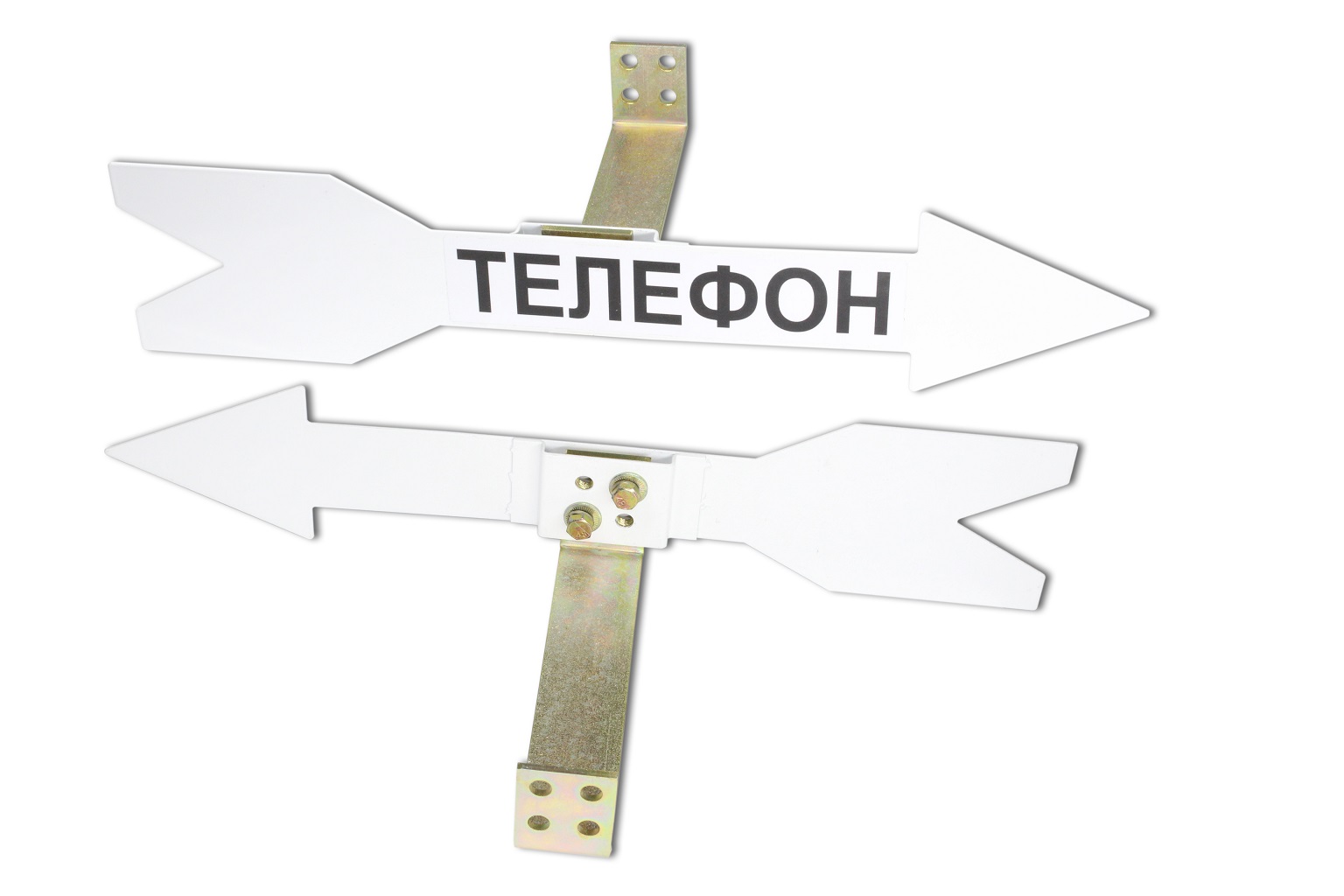

Стрелки поставляются в комплекте с кронштейнами разных габаритных размеров.

Климатическое исполнение – У1

Материал стрелки – нержавеющая сталь толщиной 1,5 мм с декоративным полимерным покрытием белого цвета

Материал кронштейна – оцинкованная сталь толщиной 4 мм

Стрелка может быть установлена непосредственно на держателе кабеля или закреплена на стене или стойке с использованием кронштейна, входящего в комплект поставки

Пример записи обозначения в документации и при заказе:
Указатель-стрелка "ТЕЛЕФОН" левый БРМТ.305442.002
Указатель-стрелка "ТЕЛЕФОН" с прямым кронштейном левый БРМТ.305442.002
Указатель-стрелка "ТЕЛЕФОН" правый БРМТ.305442.002
Указатель-стрелка "ТЕЛЕФОН" с прямым кронштейном правый БРМТ.305442.002

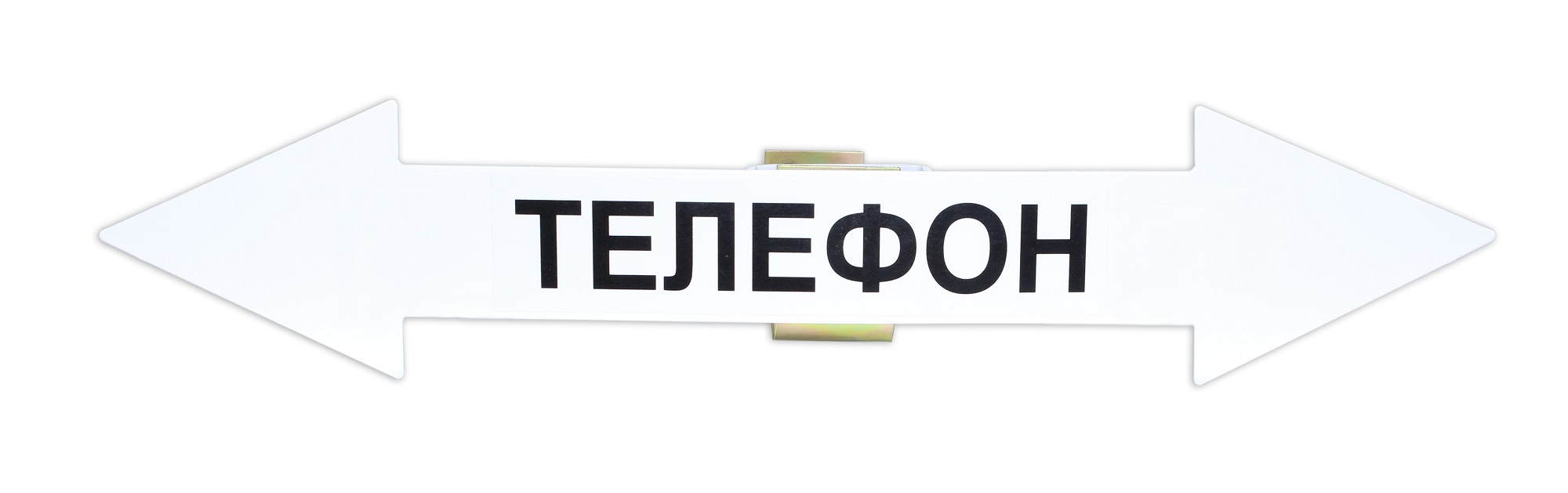

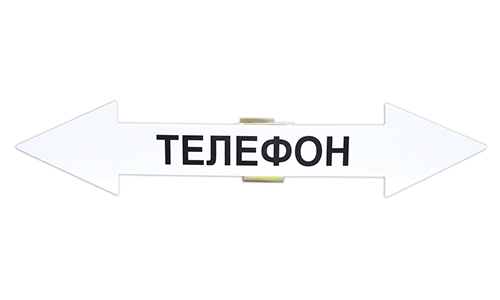

Указатель-стрелка "ТЕЛЕФОН" двусторонний БРМТ.305442.002
Указатель-стрелка "ТЕЛЕФОН" с прямым кронштейном двусторонний БРМТ.305442.002

Крепление на держателе кабеля производится двумя болтами М6, на кронштейне – двумя болтами М8 из комплекта поставки

Крепление кронштейна на стене производится двумя анкерами расклинивающими с болтами 8х65 из комплекта поставки

Масса, не более, кг:

стрелки 0,48
кронштейна БРМТ.745312.001 0,36
кронштейна прямого БРМТ.745312.004 0,12

Габаритные размеры, не более, мм

стрелки левой и правой 450х100х13
стрелки двухсторонней 450х92х13
кронштейна БРМТ.745312.001 200х58х40
кронштейна прямого БРМТ.745312.004 40х102х4

КОМПЛЕКТ ПОСТАВКИ

С КРОНШТЕЙНОМ БРМТ.745312.001
Наименование изделия Кол-во
Указатель-стрелка "ТЕЛЕФОН" 1 шт.
Кронштейн БРМТ.745312.001 1 шт.
Анкер расклинивающий с болтом 8х70 2 шт.
Болт М6х14 2 шт.
Болт М8х12 2 шт.
Гайка М6 2 шт.
Шайба С.8 2 шт.
Шайба 8 65Г 2 шт.
Тара упаковочная 1 шт.
С КРОНШТЕЙНОМ ПРЯМЫМ БРМТ.745312.004
Наименование изделия Кол-во
Указатель-стрелка "ТЕЛЕФОН" 1 шт.
Кронштейн прямой БРМТ.745312.004 1 шт.
Болт М8х12 2 шт.
Шайба 8 65Г 2 шт.
Шайба С.8 6 шт.
Болт М8х30 2 шт.
Гайка М8 4 шт.
Тара упаковочная 1 шт.

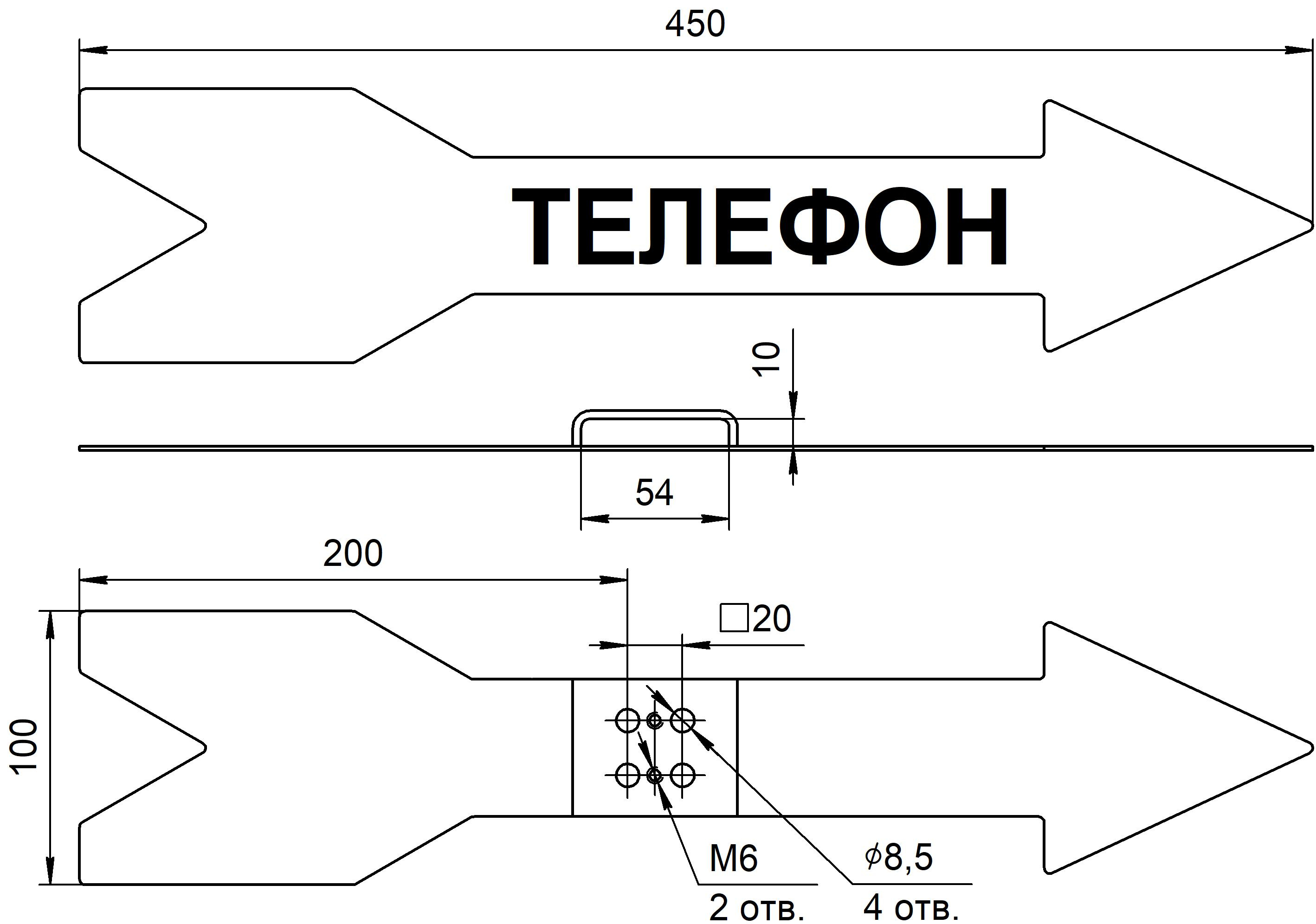

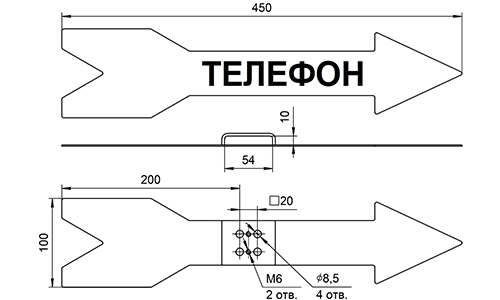

Установочные и габаритные размеры указателя-стрелки "ТЕЛЕФОН" правый

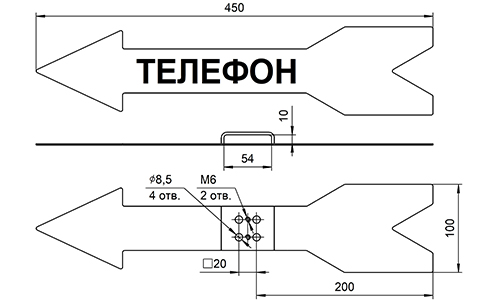

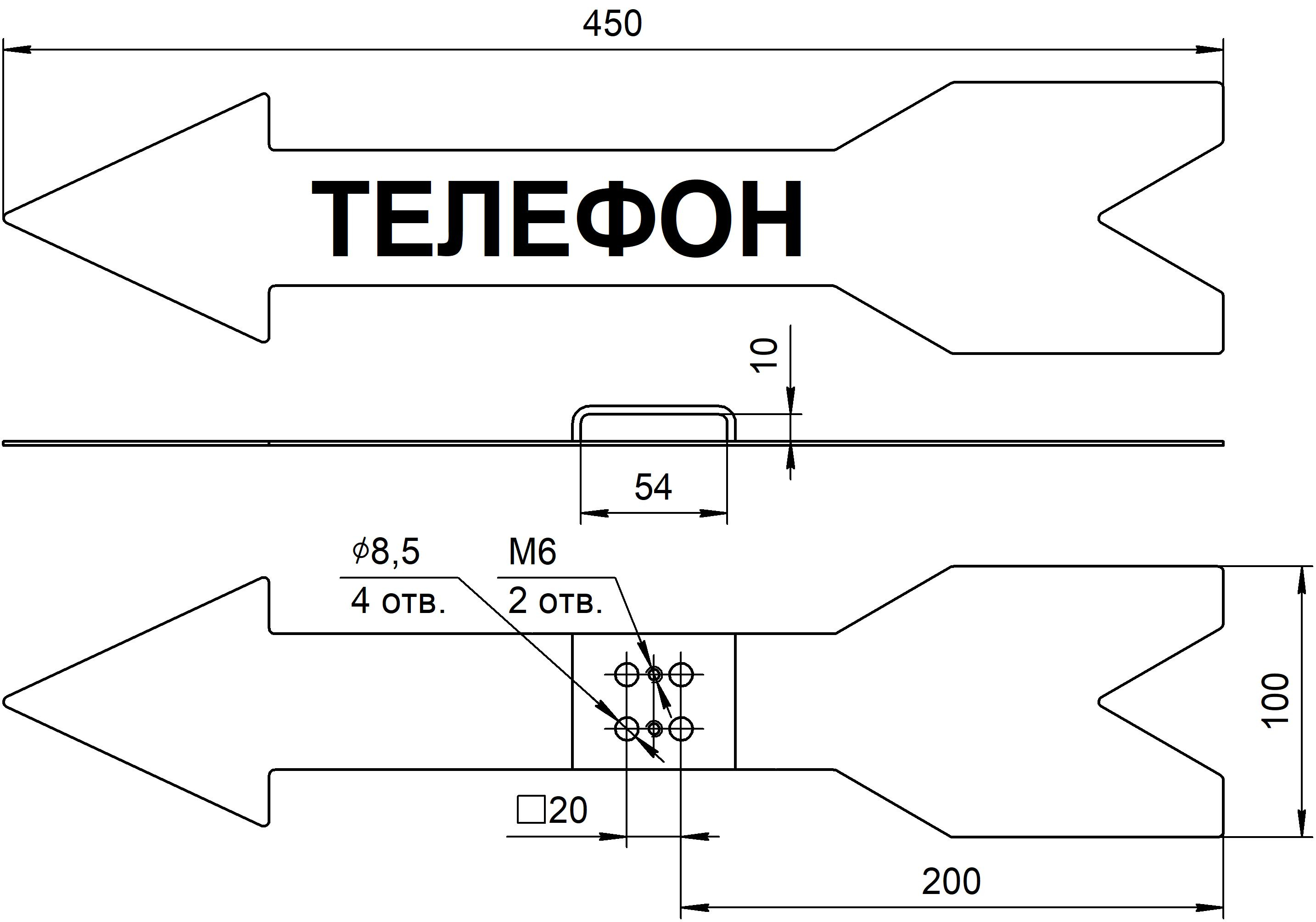

Установочные и габаритные размеры указателя-стрелки "ТЕЛЕФОН" левый

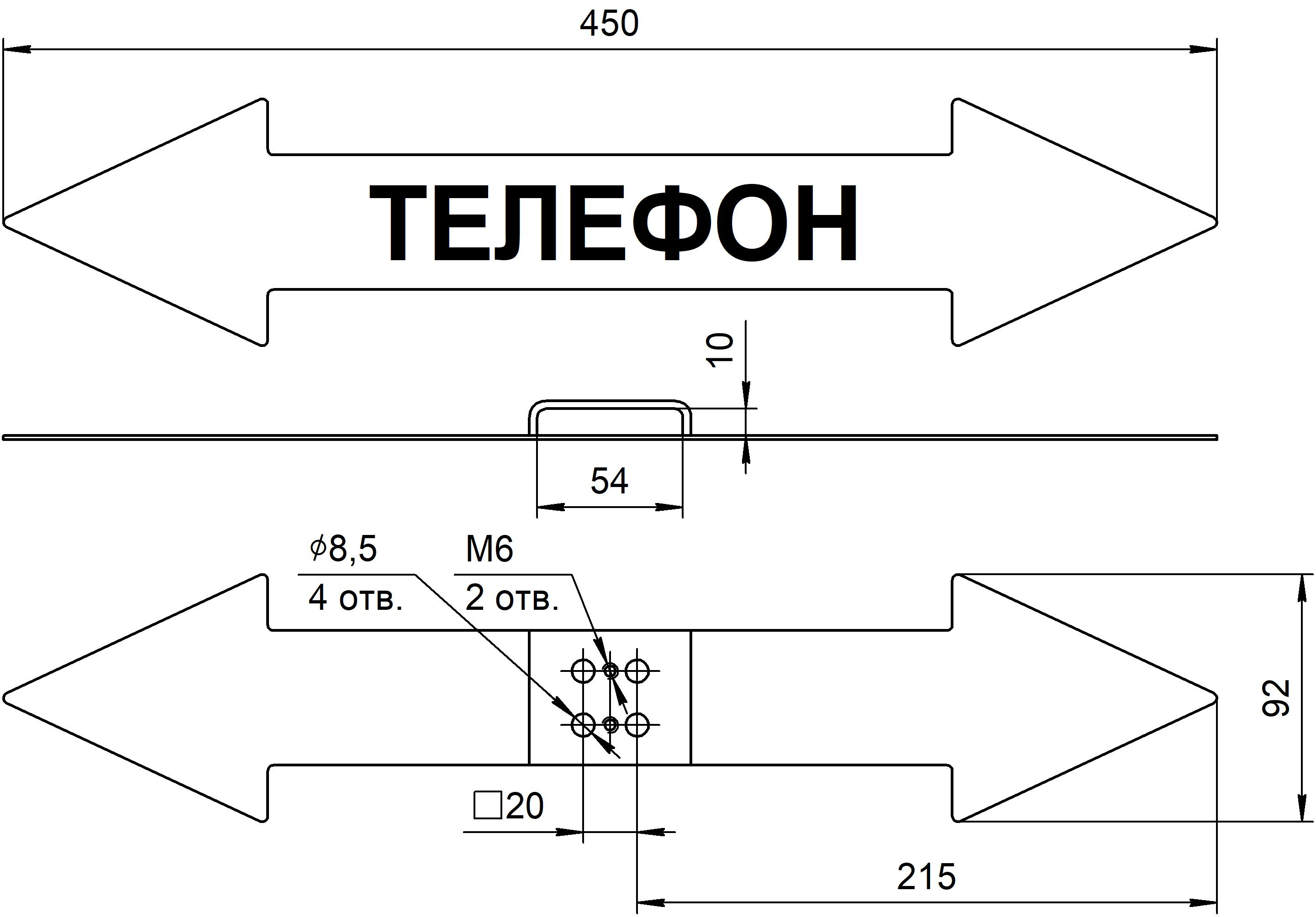

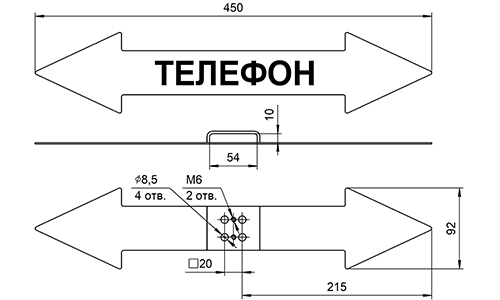

Установочные и габаритные размеры указателя-стрелки "ТЕЛЕФОН" двусторонний

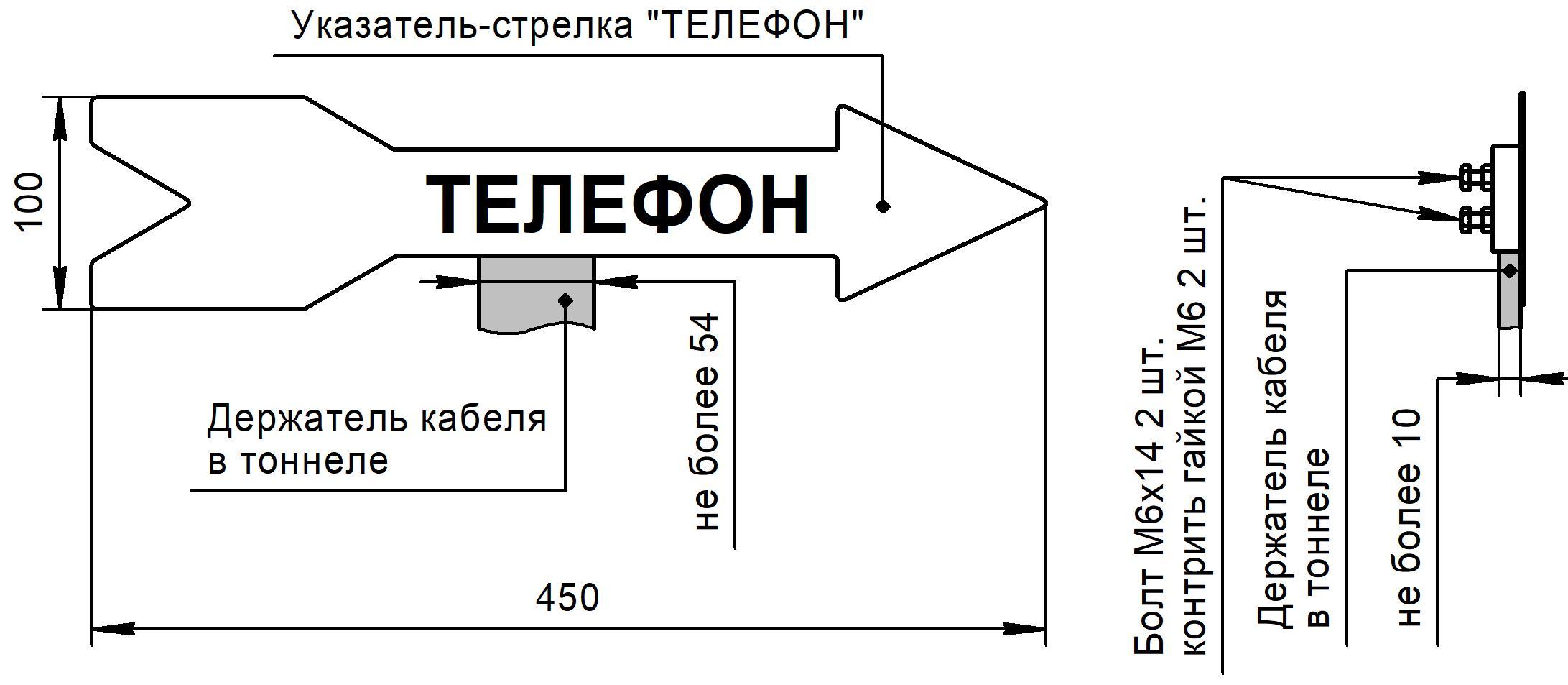

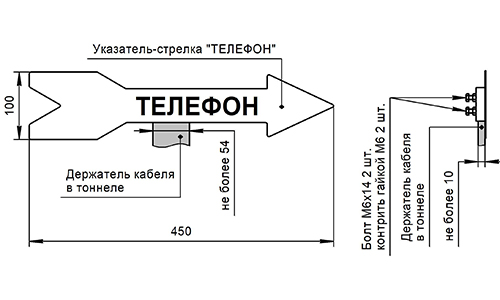

Установка стрелки на держателе кабеля

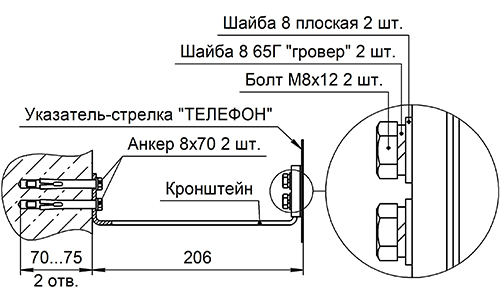

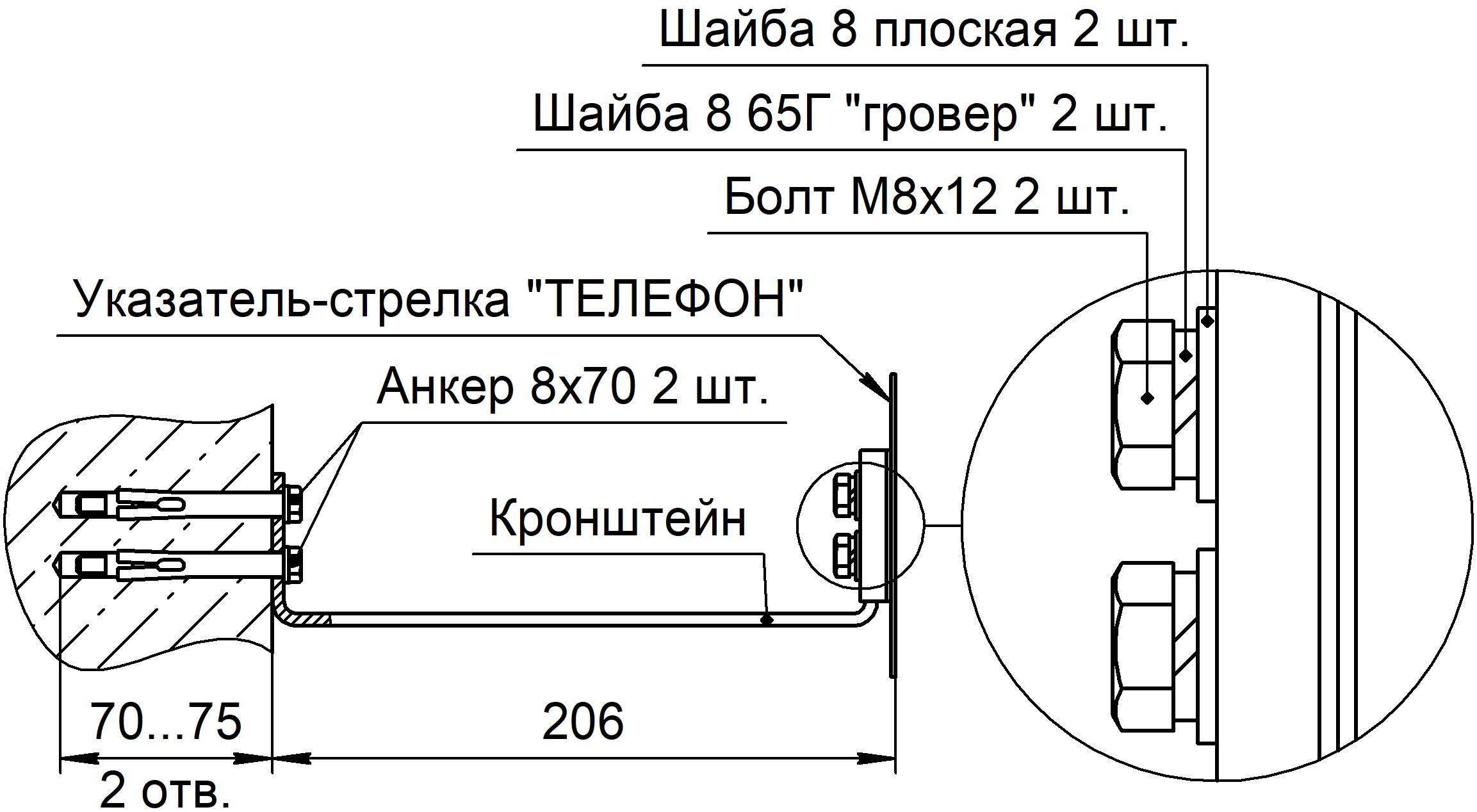

Установка стрелки на стену или опору

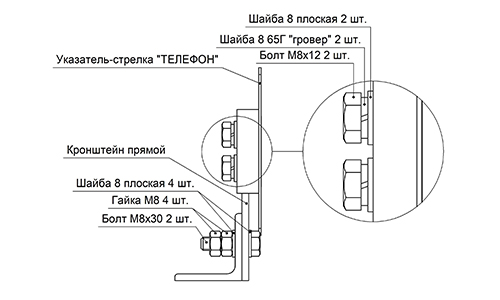

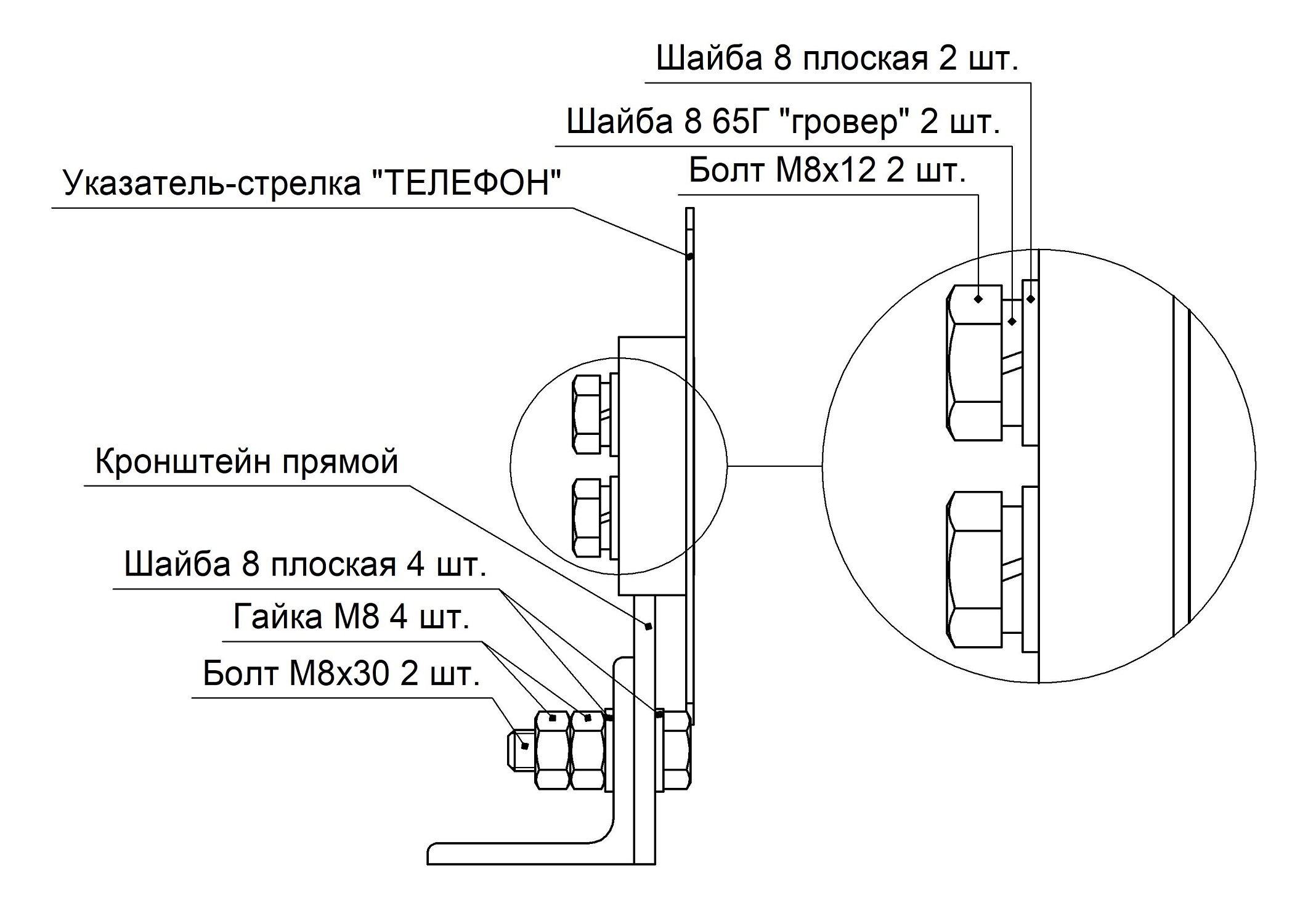

Установка стрелки на стену или опору на кронштейн прямой БРМТ.745312.004
